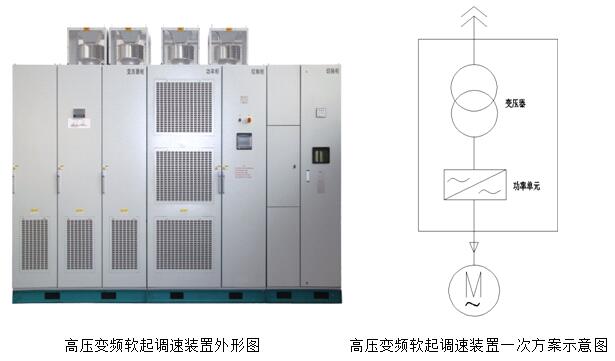

KTBP系列高压变频软起调速装置的主体结构示意图（“一”字排列安装形式为例）与一次方案示意图。

　　KTBP系列高压变频软起调速装置，以高速DSP为控制核心，采用空间电压矢量控制技术、功率单元串联多电平技术，属高-高电压源型变频器，以高可靠性、易操作、高性能为设计目标，满足用户各类负载调速节能、改善生产工艺的迫切需要。KTBP系列高压变频软起调速装置采用新型IGBT功率器件，全数字化微机控制，装置主要由移相变压器、功率单元和控制器等构成，具有以下特点：

　　 安装、设定、调试简便；

　　 空间电压矢量控制技术；　

　　 瞬时停电再起动功能；

　　 载波移相控制技术；

　　“飞车起动”技术；

　　 中性点漂移技术；

　　 内置PID调节器；

　　 自带冷却风机；

　　 优异的性能/价格比；

　　 控制电源掉电，可保持正常运行；

　　 完善的变频器参数设定功能；

　　 功率电路模块化设计，维护简单，互换性好；

　　 简体中文操作界面，彩色液晶触摸屏操作；

　　 内置PLC接口板，易于改变控制逻辑关系，适应多变的现场需要；

　　 高压主回路与控制器光纤通讯，抗干扰性强，安全可靠；

　　 完善的故障监测、精确的故障保护及准确的定位显示和报警；

　　 输入功率因数高，电流谐波少，无须功率因数补偿、谐波抑制装置；

　　 高-高电压源型变频器，直接6kV、10kV输入，直接6kV、10kV输出，不需要输出变压器或滤波器；

　　 可接收和输出多路4～20mA工业标准信号；以便于用户DCS系统接口；

　　 可采用MODBUS、PROFIBUS等通讯协议，可实现与上位机的通讯；

　　 输出阶梯正弦PWM波形，无须输出滤波装置，对电缆、电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动；

　　注：设备选型及外形安装尺寸请与厂家联系。
