RYZQ系列高压干式移磁无级调压软起动柜（简称：高压干式调压软起动柜）（2.3KV-12KV），是采用在高压电动机的起动回路中串联可调电感线圈，以达到电动机电压可调的软起动效果。其工作原理是：通过改变电感线圈磁场中磁介质的导磁率，从而改变线圈的磁场强度，使电感线圈的电感（阻抗）值在预定的时间内由大到小，达到线圈电感（阻抗）值无极可调，使电动机端电压逐渐上升至全压，实现电动机的软起动。（即机械调电感原理）

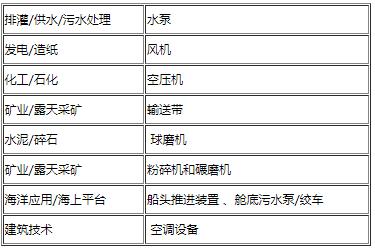

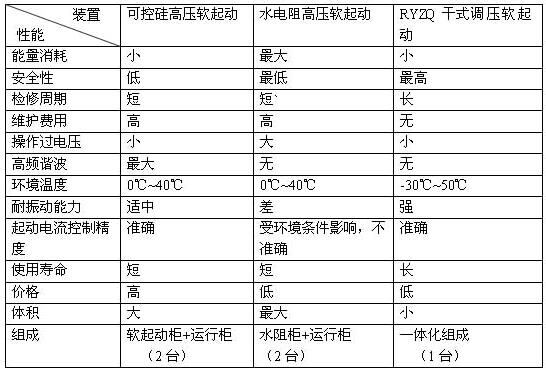

　　RYZQ系列高压干式调压软起动是不同于液态水电阻、固态可控硅（晶闸管）、磁控、磁阀、变频器的全新产品。

　　RYZQ系列高压干式调压软起动柜，具备有下述优点：

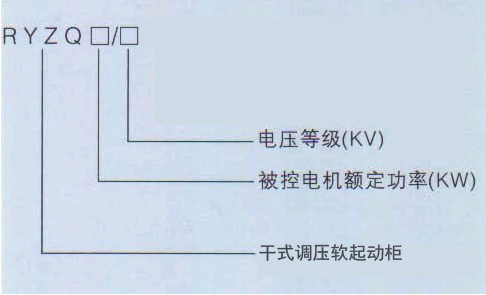

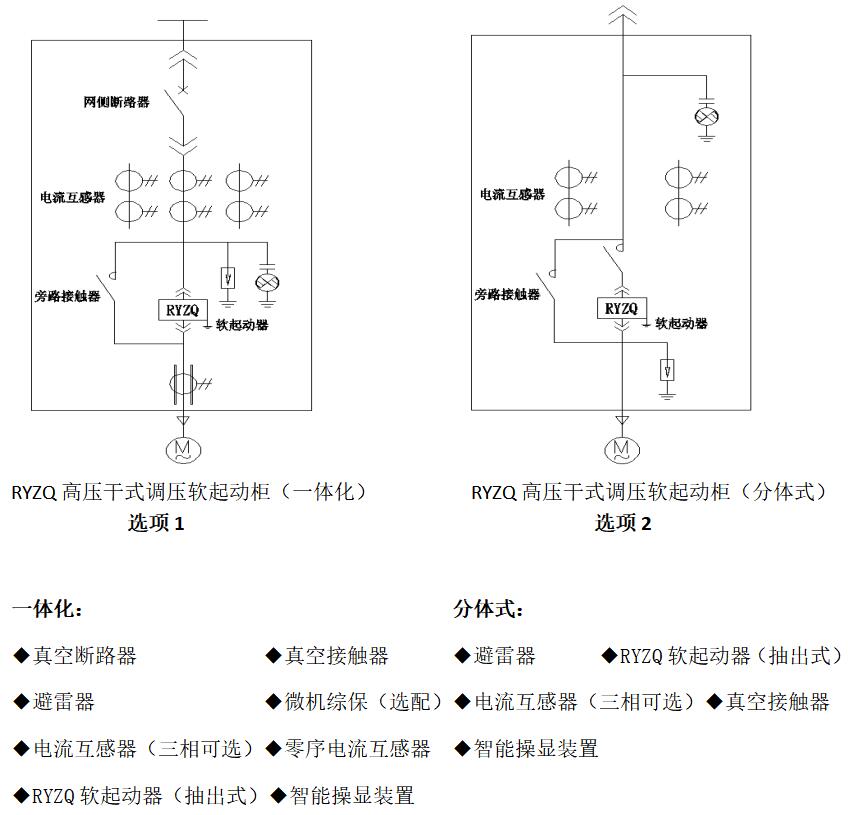

　　1、将开关柜、运行旁路柜和起动柜三合一的一体化设计，体积小，安装方便（也可以分体设计）。

　　A、标准配置中包括旁路接触和网侧断路器，无需配制运行柜或开关柜，高设计成本一去不复返。

　　B、体积小，同等功率下体积为其它方式软起动的30%-40%，安装方便，节约空间。适合任何地方安装，与其它设备布置没有距离要求。

　　2、免维护设计，投入使用后无其它维护，可以节约大量的维护费用与消耗。

　　3、保持了工频电网的正弦波，无谐波污染，抗干扰性强。

　　A、起动电流从0.8（或0.4）倍起，平稳升至整定值止，自动调节，且环保工频电网的正弦波，无谐波污染，避免对电动机的损坏，延长设备机械部件的使用寿命，降低了对电网的冲击。

　　4、不受使用环境和温度与地理位置的影响，适用于各种苛刻的环境条件。

　　A、环境温度：-30℃到+50℃（可选配最高+60℃）克服了液态水电阻等其它起动性能受环境温度影响的缺点。

　　5、节能效果好。

　　A、由于通过改变电感感抗调压，无有功功率消耗，耗能极小，节能效果好。

　　6、安全性高、过载能力强，控制参数及曲线调整范围大。

被控电机功率

　　200KW—100000KW（选项）

起动参数

　　RYZQ设计工作参数如下：

　　最高环境温度50℃；

　　初始起动电流：80%FLA（电机满载电流）标准

　　　　　　　　　40%FLA（电机满载电流）选项

　　最大起动电流：80%—500%FLA（电机满载电流）可整定。

　　最长起动时间：60秒（在200%FLA）

　　　　　　　　　45秒（在300%FLA时）

　　　　　　　　　30秒（在400%FLA时）

　　　　　　　　　15秒（在500%FLA时）

　　每小时最多起动次数：RYZQ虽然可以频繁起动，因考虑电机发热损坏，起动限制在4-5次/小时。

主电压（线间电压）

　　12KV　　　　               50HZ       （选项）

　　10KV　　　　               50HZ       （选项）

　　6.6KV　　　　              50HZ       （选项）

　　6KV　　　　　              50HZ       （选项）

　　3.3KV 　　　　             50HZ       （选项）

　　2.3KV 　　　　             50HZ       （选项）

调压驱动电源电压

　　三相AC380V 　　         50HZ

　　AC220　　　　　         50HZ        （标准）

　　AC110V　　　　          50HZ        （选项）

　　DC220V 　　　            　　         （选项）

　　DC110V　　　　          　　         （选项）

保护型式

　　微机保护　　　　　      （1）　  （选项）

　　常规继电保护　　　      （2）     （选项）

　　通迅、模拟输出  　       （3）　  （选项）

　　保护项目

　　过流、速继、欠压、过压           （选项）

　　零序 　　　　　　　　　　　　（选项）

　　电机过热保护　　　　　　　    （选项）

　　需增加保护项目　　　　　　　 （选项）

最大分断电流

　　6.3KA（配真空接触器）              （选项）

　　20KA（配真空接触器）               （选项）

　　25KA（配真空接触器）               （选项）

　　31.5KA（配真空接触器）             （选项）

　　防护等级

　　IP40　　　　　　　　　　　　   （标准）

　　IP42　　　　　　　　　　　　   （选项）

　   设有加热去湿功能                           （标准）

控制功能

　　就地分闸，合闸控制　　             （标准）

　　远方分闸，合闸控制　　             （选项）

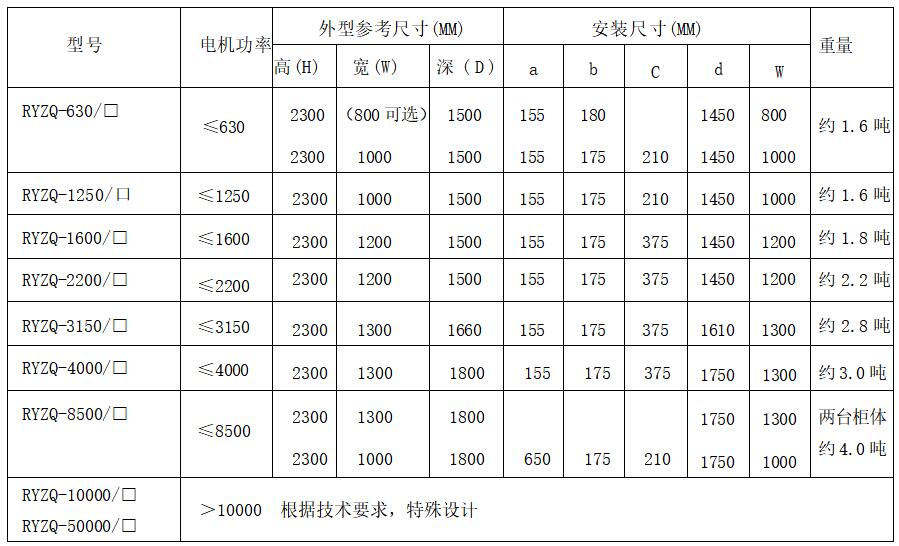

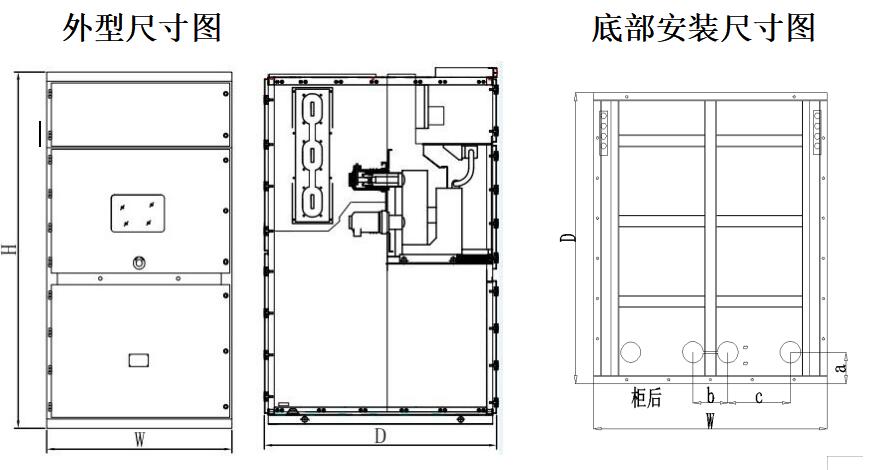

结构特征

　　起动柜落地不靠墙安装，前检修式。

　　具有隔离高压电源及五防联锁功能。

　　高压部分与低压部分安全隔离，不关闭起动可以打开低压室。

运行条件

　　海拔高度不超过5000米，（超过2000米需降容使用）详情可咨询厂家。

　　周围介质温度不高于+50℃，不低于—30℃。

　　空气相对温度不大于90%。

　　与垂直面的倾斜度不超过5度。

　　在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

起动特性决定电动机起动期间的最大电流。

　　调整电流为100—400%FLA（可以扩大为500%FLA）设置太高，则母线电流过大和起动太快。设置太低，又阻止电动机完成整个起动过程，通常此设置就为足够大的数值，以防止停车。

设计起动初始电压为40%FLV，则起动初始电流为80%FLA左右。高压运行后，起动电流产生变化，根据起动电流的信息反馈，自动调节起动电压增至所需的最大值。

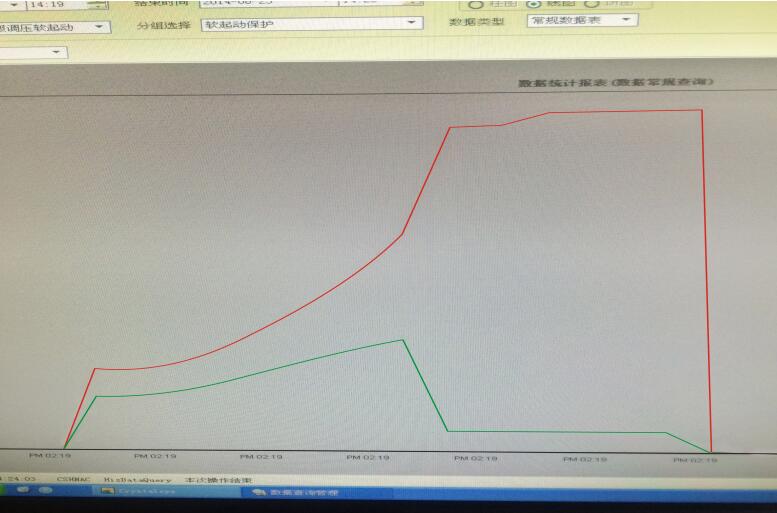

起动电流、电压特性图
