RYZQ-C带无功补偿高压干式调压软起动柜是采用无功补偿电容器与可调电感线圈组合。整个软起调压过程，通过采集调控闭环自动完成，可以通过柜上或机旁操作箱或上位机(中控室后台)实现对设备的起停操作。

　　由于干式调压软起动是电磁感应原理机械调电感，可以提高电特性，不产生谐波，起动过程投入电容器，机起动效率，降低了线路压降，达到增加起动力矩、低起动电流的效果。固态可控硅高压软起动属斩波原理起动时谐波较大，由于谐波容易在容性区放大产生谐振起动过程中不能投入电容器，投入的话，可控硅会起火烧毁，所以可控硅软起动，是不能将无功补偿同时投入起动的。

　　解决当前传统降压起动方式与无功补偿装置单独设置，同步困难，材料成本高等缺陷。既节省了土建面积节省了电缆连接，为用户节省了费用，又解决了同步投退问题。

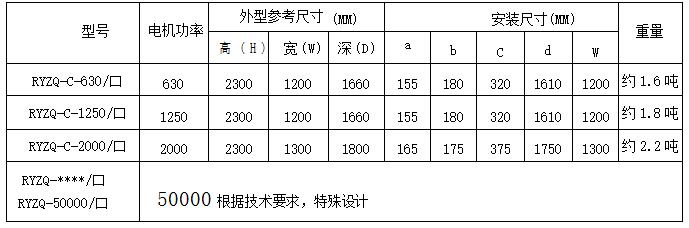

200KW-1250KW1(选项）、1250KW-2200KW(选 项）

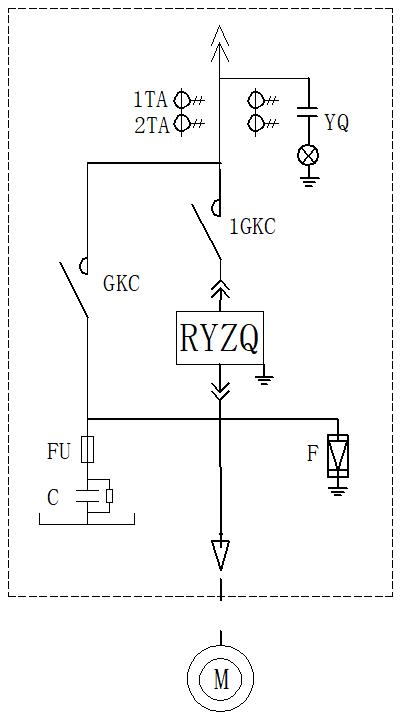

RYZQ-C带无功补偿高压干式调压软起动柜

◆避雷器            ◆RYZQ软起动器(抽出式)

◆起动交流接触器    ◆旁路交流接触器

◆电流互感器        ◆无功补偿电容器
